Superfícies Equipotenciais

O conceito de superfícies equipotenciais aparece em diversas áreas do conhecimento, desde a física clássica e eletromagnetismo até a geometria diferencial e a teoria de superfícies. Em essência, uma superfície equipotencial define um locus de pontos que apresentam o mesmo valor de uma grandeza escalar, como potencial elétrico, gravitacional ou uma função de energia em um sistema dado. Compreender essas superfícies é fundamental para modelar campos, prever o comportamento de partículas e visualizar regiões de estabilidade ou equilíbrio em diversas aplicações científicas e de engenharia.

Definição formal de superfície equipotencial

Uma superfície equipotencial pode ser definida rigorosamente como um conjunto de pontos no espaço onde uma função escalar \( \phi \) assume um valor constante. Em termos matemáticos, isso significa que \( \phi(x, y, z) = C \), onde \( C \) é uma constante real. Essa definição abrange desde o potencial gravitatório em astrofísica até o potencial elétrico em eletrostática. A escolha da função escalar depende do contexto físico ou geométrico em análise, mas a ideia central permanece a mesma: todos os pontos sobre a superfície compartilham a mesma magnitude medida.

Contexto geométrico e físico

Geometricamente, superfícies equipotenciais são nível de uma função de campo escalar. Fisicamente, elas representam regiões onde uma partícula teste não sofreria trabalho ao ser deslocada ao longo da superfície, pois a energia potencial se mantém invariante. Essa propriedade as torna úteis para a visualização de campos, permitindo a interpretação intuitiva de como as forças e energias se distribuem no espaço ao redor de fontes ou distribuições complexas.

Propriedades essenciais das superfícies equipotenciais

As superfícies equipotenciais possuem características que as distinguem em diversas aplicações. Entender essas propriedades ajuda a evitar distorções na interpretação de fenômenos físicos e a garantir a correta modelagem de sistemas. Algumas das principais propriedades incluem:

• Ortogonalidade aos campos: Em eletromagnetismo e gravidade, o campo vetorial associado é sempre perpendicular à superfície equipotencial.
• Isosuperfícies: São sinônimos frequentemente usados, enfatizando que a superfície é uma isocontorno da função escalar.
• Não existência de trabalho ao longo da superfície: Um movimento estritamente sobre a superfície não muda a energia potencial.

Superfícies equipotenciais em eletrostática

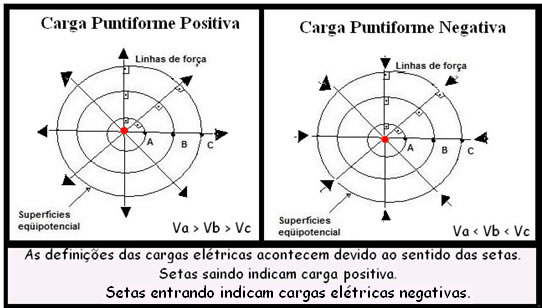

No domínio do eletromagnetismo, as superfícies equipotenciais surgem naturalmente ao estudar distribuições de carga. Elas permitem visualizar regiões de igual potencial elétrico, facilitando a compreensão de como as linhas de campo se comportam. A relação entre superfícies equipotenciais e linhas de força é de extrema importância para o projeto de dispositivos como capacitores e sensores.

Exemplo clássico: capacitor paralelo

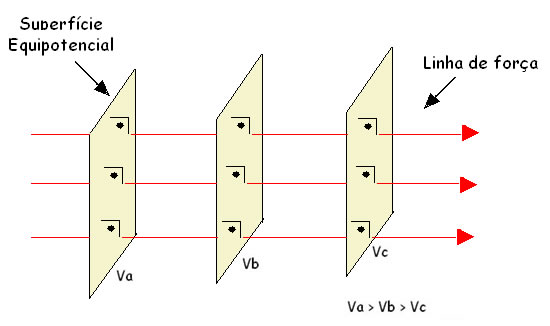

Em um capacitor paralelo ideal, as superfícies equipotenciais são planas e paralelas às placas condutoras. Cada superfície corresponde a um valor constante de potencial, e o campo elétrico é uniforme e perpendicular a essas superfícies. Esse caso serve de base para muitas aplicações práticas e ilustra como a geometria das superfícies se relaciona com a simetria do sistema.

Superfícies equipotenciais na gravitação

Na astrofísica e na física clássica, as superfícies equipotenciais são usadas para representar regiões de igual potencial gravitacional. Elas ajudam a modelar campos gravitacionais de planetas, estrelas e galáxias. Mapas de potencial gravitacional, por exemplo, utilizam essas superfícies para indicar onde a atração seria a mesma, auxiliando em cálculos de órbitas e trajetórias de satélites.

Isostáticas e geoid

Na geofísica, a superfície equipotencial mais conhecida é o geóide, que define a média do nível do mar ao longo da Terra. Embora a Terra não seja esférica perfeita, o geóide representa uma superfície equipotencial do campo gravitacional terrestre, sendo crucial para navegação, geodesia e estudos de deformação planetária.

Visualização e representação gráfica

Representar superfícies equipotenciais de forma visual é uma ferramenta poderosa para a compreensão de sistemas complexos. Técnicas como gráficos de contorno, mapas de calor e modelos 3D permitem observar diretamente onde as superfícies se formam, como se curvam e se aproximam de regiões de alta densidade ou intensidade do campo. Softwares de modelagem matemática e física frequentemente empregam essas técnicas para validar teorias e projetar experimentos.

Métodos de construção

• Métodos numéricos: resolvem equações diferenciais ou integrais que definem o campo.
• Métodos analíticos: aplicáveis a geometrias simples com soluções conhecidas.
• Visualização por software: uso de ferramentas como MATLAB, Python (matplotlib, mayavi) ou pacotes específicos de eletromagnetismo.

Relação com linhas de campo e fluxo

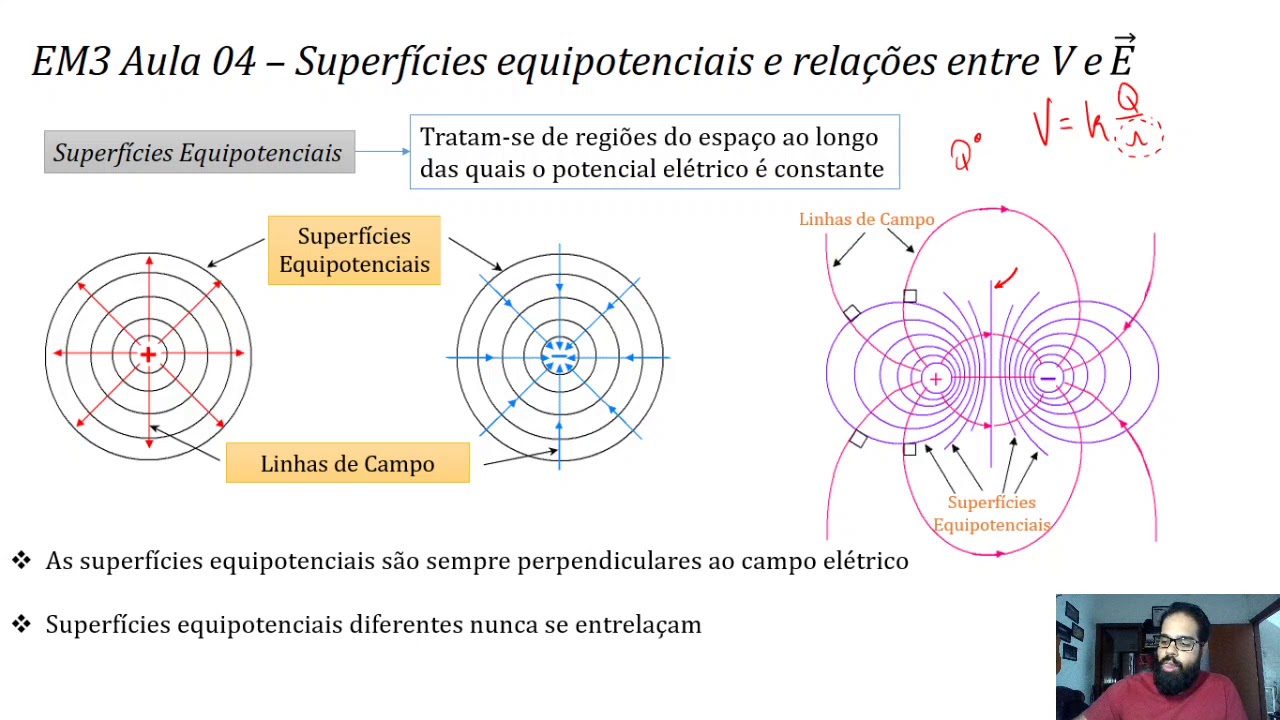

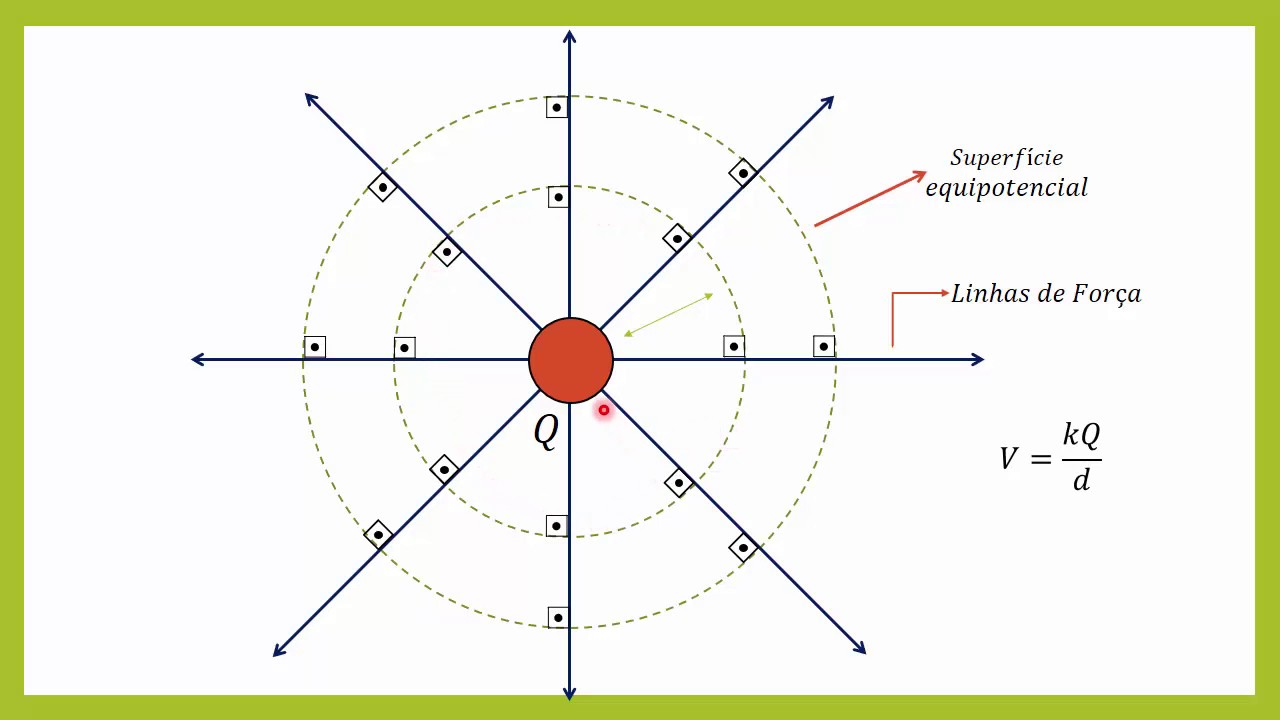

As linhas de campo, sejam elétricas, gravitacionais ou de outro tipo, são sempre ortogonais às superfícies equipotenciais. Essa relação implica que o fluxo de campo atravessa as superfícies de forma perpendicular, o que é explorado em projetos de isolamento, blindagem e direcionamento de forças. Em sistemas conservativos, o trabalho realizado ao longo de uma superfície equipotencial é nulo, reforçando a independência do caminho nessas regiões.

Aplicações práticas e industriais

O estudo de superfícies equipotenciais vai além da teoria, sendo aplicado em diversas áreas. Na engenharia elétrica, auxilia no projeto de isolantes e na prevenção de descargas atmosféricas. Na mecânica clássica e astrofísica, ajuda a prever órbitas e trajetórias de corpos sob influência de campos conservativos. Além disso, técnicas de visualização são usadas em educação e pesquisa para ensinar conceitos de forma intuitiva.

Indústria e pesquisa

• Projeto de dispositivos eletrônicos sensíveis a campos.
• Simulações de dinâmica de partículas em aceleradores.
• Modelagem de reservatórios de petróleo e estratos geológicos.

Desafios no cálculo e na interpretação

Determinar analyticamente superfícies equipotenciais pode ser complexo para sistemas com simetria reduzida ou múltiplas fontes. Nesses casos, recorre-se a métodos numéricos, que demandam escolhas cuidadosas de malha, tolerância de convergência e validação de resultados. A interpretação errônea pode levar a conclusões incorretas sobre a distribuição de forças ou a localização de regiões de equilíbrio.

Considerações finais sobre superfícies equipotenciais

Superfícies equipotenciais são uma ponte entre a matemática abstrata e a descrição física de fenômenos reais. Elas permitem organizar informações complexas de forma intuitiva, ajudando a prever comportamentos, otimizar projetos e ensinar conceitos fundamentais. Seja no campo da física teórica, na engenharia ou na geociência, a compreensão profunda dessas superfícies oferece ferramentas valiosas para a análise e inovação.

Perguntas frequentes sobre superfícies equipotenciais

O que é uma superfície equipotencial?

É o conjunto de pontos onde uma função escalar, como potencial elétrico ou gravitacional, assume um valor constante. Nela, a grandeza medida não varia ao longo do percurso.

Qual a relação entre superfícies equipotenciais e linhas de campo?

As linhas de campo são sempre perpendiculares às superfícies equipotenciais, indicando a direção de maior mudança de potencial.

Posso usar superfícies equipotenciais para qualquer tipo de campo?

Sim, desde que o campo seja conservativo e possa ser descrito por uma função escalar de potencial, como campos elétricos estáticos, gravitacionais e de temperatura.

Como são representadas graficamente?

Por meio de gráficos de contorno, mapas de calor ou modelos 3D que mostram isosuperfícies em um domínio, facilitando a visualização de regiões de igual potencial.

Qual a importância em engenharia e física?

Elas ajudam a projetar dispositivos eletrônicos, prever trajetórias de partículas, estudar campos gravitacionais e muito mais, sendo fundamentais para a modelagem precisa de sistemas físicos.
