Projeção Cilindrica

A projeção cilindrica é uma técnica de representação gráfica que transforma a superfície de um cilindro em uma plana, preservando certas propriedades geométricas de forma intuitiva.

O que é exatamente a projeção cilindrica

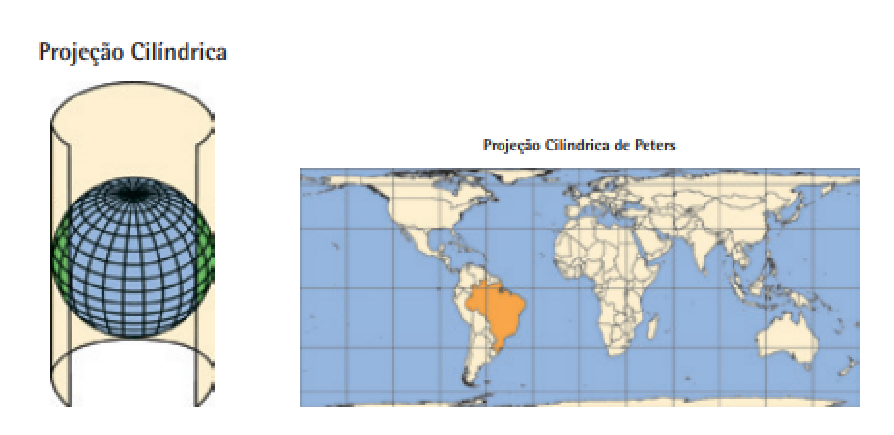

Na prática, a projeção cilindrica imagina um cilindro envolvendo a esfera terrestre ou qualquer objeto esférico, com a luz projetando pontos da superfície sobre a parede interna do cilindro, que é então desenrolada em um plano retangular.

• Preserva formas e ângulos locais em pequena escala
• Distorce áreas e distâncias conforme se afasta do padrão central
• É particularmente útil para mapas de regiões longitudinais

Essa abordagem surgiu da necessidade de navegação e cartografia, oferecendo um equilíbrio entre reconhecimento visual e facilidade de cálculo.

Características principais da projeção cilindrica

Uma das qualidades que define a projeção cilindrica é a retilinearidade das linhas de longitude e latitude, que se transformam em retas perpendiculares ao formar a grade do mapa.

• Linhas de longitude são paralelas e igualmente espaçadas
• Linhas de latitude também são paralelas, mas a distância entre elas aumenta em direção aos polos
• Formas continentais ficam alongadas na direção norte-sul
• É relativamente simples de construir e de entender

Essa configuração faz dela uma escolha popular para exibições globais em livros didáticos e painéis informativos, embora com o avanço das técnicas digitais surjam variantes que minimizam distorções.

Como a projeção cilindrica funciona na prática

O funcamento parte de um cilindro imaginário que toca ou corta a esfera ao longo de um paralelo padrão, chamado de paralelo de origem, onde a escala é realmente preservada.

1. Define-se o paralelo de referência
2. Projetam-se os pontos da superfície esférica sobre a parede do cilindro
3. O cilindro é desenrolado e planificado
4. Verifica-se a distribuição de escala e o grau de distorção

Quanto mais próximo o paralelo padrão estiver da região de interesse, menor será a distorção naquela área, e isso explica por que diferentes usos exigem parâmetros ajustados.

Tipos comuns de projeção cilindrica

Dentro da família cilíndrica, existem variações que ajustam o posicionamento do cilindro e as regras de projeção para atender diferentes necessidades de exatidão.

• Mercator: mantendo ângulos e formas locais, mas distorce áreas em latitudes altas
• Cylindrical Equal-Area: preserva proporções de área, embora deforme formas
• Equidistant Cylindrical: mantém distâncias ao longo de meridianos específicos
• Plate Carrée: uma das mais simples, com grade retangular regular

Cada tipo tem um campo de aplicação, desde navegação até análise espacial, e a escolha depende do equilíbrio que se busca entre área, direção e distância.

Aplicações e usos atuais

Apesar das alternativas mais sofisticadas, a projeção cilindrica continua relevante em contextos onde a familiaridade e a simplicidade são valorizadas.

• Mapas didáticos e materiais educacionais
• Visualização de dados em painéis de monitoramento
• Base para sistemas de coordenadas em software de GIS
• Projeções interativas que priorizam responsividade

No mundo digital, muitas bibliotecas de mapas adotam versões adaptadas que mantêm a lógica cilíndrica, mas ajustam a escala para reduzir distorções visuais em regiões específicas.

Vantagens e limitações

Entender a projeção cilindrica significa reconhecer desde seu custo de implementação até a clareza que ela oferece em apresentações rápidas.

• Vantagens: intuitiva, fácil de calcular, compatível com sistemas de grade
• Limitações: distorções em áreas e direções específicas
• Indicada para: regiões de extensão longitudinal moderada
• Não é ideal para: representações globais sem ajustes de escala

Essa versatilidade a torna uma ferramenta importante, desde que se saiba quando aplicar cada variante e como interpretar as alterações de escala.

Perguntas frequentes

Por que a projeção Mercator é considerada uma projeção cilindrica?

Ela utiliza um cilindro tangente ao equador e preserva ângulos, o que a torna particularmente útil para navegação, mesmo com distorções de área.

Qual a principal desvantagem da projeção cilindrica em mapas globais?

As distorções de área aumentam rapidamente em latitudes altas, tornando continentes próximos aos polos muito maiores do que na realidade.

Como escolher entre diferentes tipos de projeção cilindrica?

A escolha depende do equilíbrio desejado entre preservação de área, forma ou distância, além da região geográfica que será representada.

Projetações cilíndricas são adequadas para uso em tempo real?

Sim, especialmente as versões simplificadas, pois permitem cálculos rápidos de coordenadas em sistemas de navegação e visualização interativa.
