Linhas Desenho Tecnico

No universo do desenho técnico, as linhas desenho tecnico são a base de qualquer projeto bem-sucedido. Se você está começando agora ou aprimorando sua prática, entender como cada traço funciona faz toda a diferença na clareza, precisão e qualidade das suas criações. Neste artigo, vamos explorar desde o básico até as melhores práticas para dominar o uso das linhas no desenho técnico, com dicas práticas e exemplos que você pode aplicar diretamente nos seus trabalhos.

Importância das linhas no desenho técnico

As linhas desenho tecnico não são apenas traços no papel; elas são a linguagem visual que permite comunicar ideias, medidas e funções de forma precisa. Um projeto mal delineado pode gerar mal-entendidos, retrabalho e até prejuízos financeiros. Por isso, a correta utilização das linhas é essencial para engenheiros, arquitetos, designers e profissionais de diversas áreas que dependem da clareza para transformar conceitos em realidade.

Comunicação visual efetiva

No cotidiano de uma obra ou de uma equipe de projeto, as linhas desenho tecnico funcionam como um idioma universal. Elas eliminam ambiguidades e garantem que todos, desde o estagiário até o diretor, interpretem o projeto da mesma maneira. Um corte, uma seção ou uma detalhe construtivo dependem da linha certa no lugar certo para transmitir exatamente o que se deseja construir ou fabricar.

Precisão e reprodutibilidade

A precisão é a alma do desenho técnico. Linhas bem definidas, com pesos e estilos padronizados, garantem que as medidas sejam seguidas rigorosamente durante a fabricação ou construção. Além disso, quando se trabalha com equipes distribuídas ou ao longo do tempo, um conjunto claro de linhas permite que o projeto seja reproduzido sem perda de qualidade, mesmo anos depois.

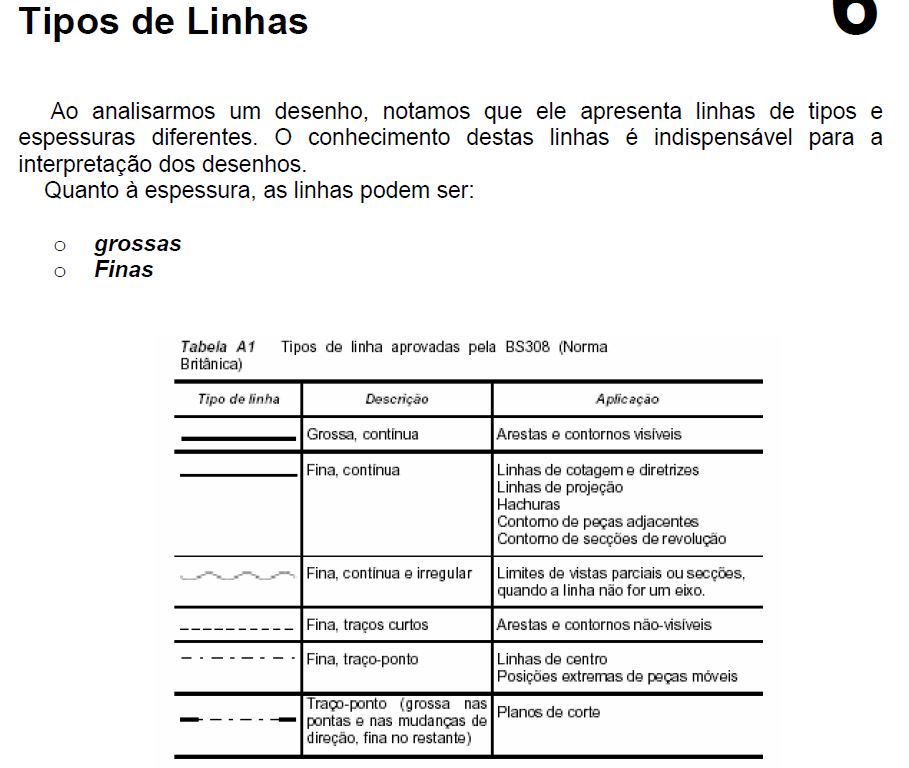

Tipos principais de linhas usadas no desenho técnico

Dominar os diferentes tipos de linhas desenho tecnico é o primeiro passo para criar projetos profissionais. Cada linha tem uma finalidade específica, e saber quando usar cada uma delas faz toda a diferença na legibilidade e no entendimento do projeto.

Linha contínua grossa

Utilizada para definir o contorno externo de peças e elementos principais, a linha contínua grossa é visualmente dominante e serve para delimitar a forma geral de um objeto. É a linha "esqueleto" do desenho, fundamental para estabelecer a silhueta e a estrutura principal.

Linha contínua fina

Já a linha contínua fina aparece nos detalhes internos, como faces de corte, superfícies de preenchimento e elementos menores que precisam ser representados sem sobrecarregar a visualização. Ela complementa a linha grossa e ajuda a equilibrar o peso visual do projeto.

Linha tracejada

As linhas tracejadas são indispensáveis para indicar geometrias ocultas, como eixos de rotação, simetrias ou elementos que não estão visíveis em uma determinada vista. Ela "quebra" a linha para mostrar que algo existe, mas está além da superfície ou em outra posição, ajudando a montar a imagem tridimensional no papel.

Linha pontilhada

Diferente da tracejada, a linha pontilhada é formada por pequenos traços intercalados com espaços maiores. Costuma ser usada para representar eixos, caminhos de movimento ou centrais de objetos que possuem simetria, indicando uma referência ou um elemento de fácil reposição.

Linhas de corte e seção

Projetos de arquitetura e engenharia fazem grande uso das linhas de corte e seção, que indicam onde a estrutura foi "cortada" para revelar seu interior. Essas linhas, muitas vezes acompanhadas de sombreados, permitem uma visualização detalhada de paredes, estruturas e sistemas, sendo essenciais para plantas e detalhes construtivos.

Como escolher o peso e o estilo da linha

Além da função, o peso e o estilo das linhas desenho tecnico são definidos por normas que variam conforme a área de atuação e o padrão adotado pela empresa ou instituição. Seguir essas regras não é uma questão de estilo, mas de profissionalismo e clareza.

Pesos de linha: grossura e hierarquia

Na prática, utilize linhas mais grossas para elementos principais e de destaque, como contornos e eixos de simetria. Linhas mais finas são reservadas para detalhes secundários, preenchimentos e anotações. Essa hierarquia visual ajuda o olho a percorrer o projeto na ordem correta, do geral ao particular, sem confusão.

Estilos e finalidades específicas

Além dos pesos, existem estilos que combinam com finalidades específicas, como linhas de centro (pontilhadas), linhas de limite de tolerância, ou linhas de referência (pontilhadas duplas). Conhecer cada estilo e sua aplicação garante que você passe segurança ao interpretar e criar projetos alinhados às normas técnicas da sua área.

Dicas práticas para melhorar o uso de linhas

Dominar as linhas desenho tecnico exige prática e atenção aos detalhes. Algumas dicas podem acelerar seu aprendizado e evitar erros recorrentes que atrapalham a qualidade do projeto final.

Planeje antes de traçar

Antes de colocar a caneta sobre o papel ou a ferramenta no tablet, faça um esboço mental de quais linhas serão necessárias. Defina quais serão as vistas, os cortes e os detalhes que precisam ser destacados. Um planejamento claro evita linhas desnecessárias e torna o projeto mais organizado desde o início.

Use régua e computador com igualdade

Seja no meio físico ou digital, a retidão é essencial. Utilize régua, estêncil ou recursos de alinhamento em softwares de CAD para garantir que suas linhas desenho tecnico fiquem retas, uniformes e profissionais. Linhas tortas ou irregulares transmitam desleixo e podem comprometer a credibilidade do projeto.

Consistência é a chave

Manter a consistência no uso de tipos de linha ao longo de todo o projeto é crucial. Se você decide que uma certa espessura de linha representa uma parede em planta, não mude esse critério em outra vista. A consistência ajuda a criar uma linguagem visual coerente, que qualquer pessoa do time consegue interpretar sem precisar de explicações adicionais.

Revisão constante

Antes de finalizar, revise cada linha com critério. Pergunte-se: essa linha realmente cumpre sua função? Ela está no lugar certo e com o peso adequado? Pequenos ajustes no momento da revisão podem evitar grandes retrabalhos depois e garantem que o projeto esteja alinhado com as melhores práticas do setor.

Perguntas frequentes sobre linhas desenho tecnico

Qual a diferença entre linha tracejada e linha pontilhada?

A linha tracejada tem traços maiores e espaços menores, indicando algo que existe mas está oculto. A linha pontilhada costuma ter traços menores e espaços maiores, sendo mais indicada para eixos ou elementos de fácil reposição. A diferença está na finalidade visual e na norma adotada.

Como posso melhorar a qualidade das minhas linhas?

Pratique regularmente, estude as normas da sua área e use sempre ferramentas adequadas, sejam elas tradicionais ou digitais. Peça feedback para colegas mais experientes e esteja atento aos detalhes de alinhamento, peso e consistência.

As linhas devem ser sempre retas?

Nem sempre. Linhas curvas são essenciais em projetos de arquitetura, engenharia mecânica e design, especialmente quando representamos formas orgânicas ou superfícies livres. O importante é que estejam bem definidas e alinhadas com as especificações do projeto.
