Desenho De Cortes

Dominar o desenho de cortes permite transformar qualquer peça em plantas precisas para fabricação, desde peças industriais até joias, garantindo padrões de qualidade e comunicação técnica entre equipes. Este guia passo a passo ajuda você a criar desenhos de cortes claros, completos e prontos para produção.

O que é desenho de cortes e por que ele importa

O desenho de cortes é a representação gráfica de uma peça obtida através de um corte imaginário que a divide ao meio, expondo a estrutura interna. Usado em engenharia, arquitetura, design de moda e até joalheria, ele revela detalhes que a vista externa não mostra. Um bom desenho de cortes elimina ambiguidades, reduz retrabalho e alinha expectativas entre cliente, projetista e equipe de fabricação.

Como começar do zero: planejamento e escopo

Definir objetivo e público

Antes de traçar linhas, identifique para quem será o desenho de cortes: equipe de produção, cliente, jury de concurso ou equipe de design. Isso define o nível de detalhe, escala e convenções a serem usadas.

Selecionar a peça e o plano de corte

Escolha a peça e decida o plano de corte (longitudinal, transversal ou oblíquo) que melhor revela a geometria relevante. Para peças assimétricas, o plano pode inclinar-se para mostrar características específicas sem esconder elementos importantes.

Passo a passo para criar um desenho de cortes eficaz

1. Preparar a base da peça em vista exterior: comece com o esboço da projeção principal (frente, topo ou lado) que será cortada. Use linhas contínuas para contornos visíveis e tracejadas para ocultas.

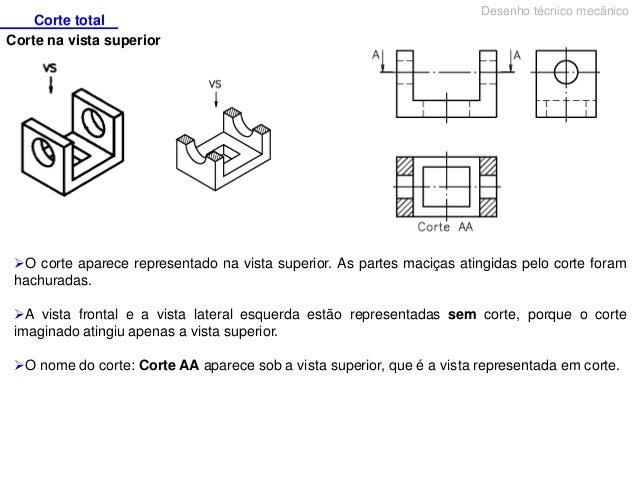

2. Indicar a direção e a localização do corte: sinalize o plano de corte com uma linha tracejada pontilhada e uma seta que mostre a direção da visão. Marque os limites do corte com letras (ex.: "AB") para referência cruzada.
3. Projetar a seção transversal: posicione a seção cortada adjacente à linha de corte, alinhando eixos e cotas. Distâncias, diâmetros e ângulos devem ser compatíveis com a projeção original.
4. Tratar materiais e texturas: preencha as áreas cortadas com padrões de material (cerquilha, linhas de madeira, costuras, rugas). Use a norma ABNT NBR 5610 ou similar do seu setor para garantir comunicação correta.
5. Cotar com clareza: aplique cotas lineares, diâmetros, raios e ângulos na seção visível. Evite cotas sobrepostas; organize-as em camadas lógicas (externas para internas, ou vice-versa).
6. Detalhamento e reforço de geometrias críticas: amplifique regiões de difícil acesso ou alta exigência dimensional. Use escalas menores (ex.: 2:1) para não sobrecarregar a visão geral.
7. Legibilidade e limpeza: elimina linhas desnecessárias, mantendo apenas o essencial. Garanta que setas, linhas de corte e textos não se interceptem; use setas de identificação quando houver múltiplos cortes.

Ferramentas, normas e recursos necessários

• Softwares CAD: AutoCAD, SolidWorks, Fusion 360, BricsCAD e QCAD oferecem ferramentas de corte, padrões de preenchimento e cotagem inteligente.
• Desenho manual (quando aplicável): lápis de grafite (2H a 4B), régua, compasso, apontador de precisão e templates de padrões de textura.
• Normas e padrões: siga ABNT NBR 5610 (desenho técnico em engenharia), ISO standards para símbolos de corte ou padrões setoriais (ex.: ASME, ASTM).
• Recursos de consulta: bibliotecas de símbolos, manuais de estilo da empresa e tutoriais específicos para a sua categoria (maquinaria, moda, arquitetura).

Erros comuns e como evitá-los

Cortar sem mostrar o necessário

Evite cortes que escondam detalhes essenciais. Ajuste o plano para revelar zonas críticas de forma inequívoca, mesmo que isso signifique múltiplos cortes auxiliares.

Supercotação e sobrecarga de linhas

Excesso de cotas sobrepostas ou linhas de corte muito grossas poluem o desenho. Priorize apenas as medidas que definem geometria e controle de qualidade, e use espessuras compatíveis com a escala.

Padrões de preenchimento inconsistentes

Padrões diferentes para o mesmo material ou falta de legibilidade nas sombras confundem a interpretação. Adote uma única base normativa e mantenha a simetria e o espaçamento uniformes.

Falta de alinhamento entre seções e vistas

Se a seção não "bater" com a vista exterior em cotas e formatos, a peça pode ser interpretada erradamente. Revise sobreposições, alinhamento de eixos e congruência de medidas.

Perguntas frequentes

Desenho de cortes serve apenas para peças metálicas?

Não. O desenho de cortes é universal: serve para madeira, plásticos, tecidos, concreto, joias e até estruturas arquitetônicas, desde que os padrões de preenchimento e escala estejam alinhados ao material.

Como escolher entre corte longitudinal e transversal?

Use corte longitudinal para mostrar eixos de revolução ou extensão longitudinal; opte pelo transversal quando precisar evidenciar dutos, câmaras, reforços ou características de seção variável.

É necessário usar software CAD para um bom desenho de cortes?

Não, mas ferramentas digitais aumentam precisão, reutilização de padrões e atualizações. Para peças simples ou estudos iniciais, o desenho manual com padrões padronizados já é suficiente.

Como posso melhorar a legibilidade do meu desenho de cortes?

Organize as seções em camadas lógicas, mantenha linhas de corte e cotas distantes udas das outras, use ampliações focadas e adote uma tipografia e estilo de setas consistentes em todo o projeto.
