Circuito Magnético
Un circuito magnético es un camino cerrado mediante el cual el flujo magnético puede circular, formado por materiales ferromagnéticos como núcleos de hierro, bobinas de alambre y, en algunos casos, aire o vacío. En sistemas eléctricos y electrónicos, este concepto es tan fundamental como el propio circuito eléctrico, porque permite el control y la transformación de la energía mediante campos magnéticos. Desde transformadores hasta motores y relés, el comportamiento del circuito magnético define la eficiencia, el tamaño y la confiabilidad de la mayoría de los dispositivos que usamos a diario. A continuación, exploramos sus principios, tipos, materiales, ecuaciones clave y aplicaciones de forma práctica y didáctica.
¿Qué es un circuito magnético y cómo funciona?

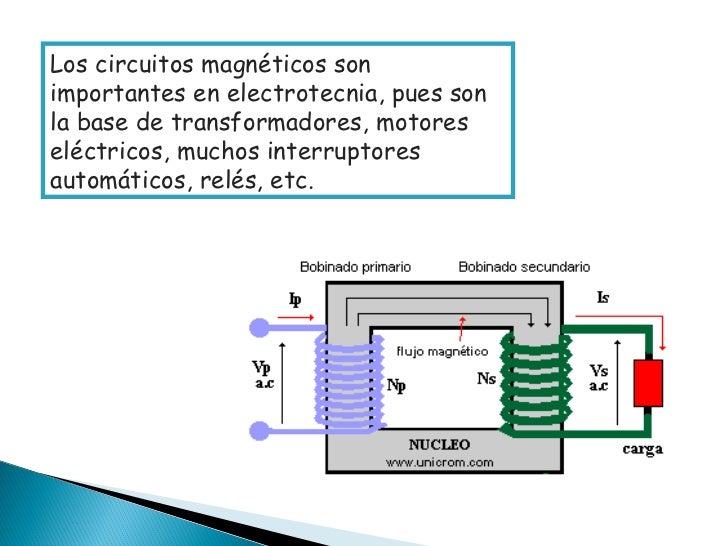

Un circuito magnético es la trayectoria que sigue el flujo magnético, generalmente mediante un núcleo de material ferromagnético, para vincular zonas donde se genera y se utiliza magnetomotriz. La magnetomotriz, análoga a la fuerza electromotriz en un circuito eléctrico, es el “impulso” que crea el campo magnético y depende de la corriente y el número de espiras de una bobina. Cuando la corriente atraviesa la bobina, genera un campo que “empuja” las líneas de flujo a través del núcleo, formando un circuito magnético cerrado. La intensidad de este flujo, medida en webers, se ve afectada por la geometría del núcleo, la permeabilidad del material y las pérdidas por histeresis y corrientes parasitas. Comprender este funcionamiento básico es esencial para diseñar dispositivos que conviertan energía eléctrica en movimiento, sonido o señales controladas.
¿Cuáles son los tipos de circuitos magnéticos?
Existen varias configuraciones de circuito magnético, cada una adaptada a necesidades específicas de acoplamiento, aislamiento o control. Algunos de los más comunes son:
- Circuito magnético simple o de una vía: formado por un único núcleo que conduce el flujo desde el polo norte hasta el polo sur de un imán o electroimán. Es la base para relés y sensores de posición.
- Circuito magnético de doble vía o puente magnético: utiliza un núcleo que divide el flujo en dos ramas, comúnmente empleado en transformadores y convertidores para equilibrar fuerzas y reducir saturación.
- Circuito magnético con aire: incluye secciones de aire en el camino, como en inductores o chokes, donde la permeibilidad del aire afecta la inductancia y provoca características no lineales.
- Circuito magnético en estrella y en triángulo: configuraciones usadas en transformadores de tres fases, que determinan el desplazamiento de fase y la compatibilidad con el sistema de alimentación.
La elección del tipo depende de factores como el nivel de corriente, la frecuencia de operación, las pérdidas permitidas y el tamaño del equipo.
¿Qué materiales se usan en un circuito magnético?
El rendimiento de un circuito magnético está íntimamente relacionado con el material del núcleo. Los más habituales son:
- Aceros siliciosos: laminados en chapas delgadas para reducir corrientes parasitas; ideales para transformadores y motores de baja frecuencia.
- Ferritas: material cerámico con alta resistividad, excelente para aplicaciones de alta frecuencia donde las pérdidas por corrientes de Foucault deben minimizarse.
- Polvos de hierro con aislante: utilizados en núcleos toroidales y EE para lograr alta densidad de inductancia y menor dispersión.
- Amorfos y nanocristales: ofrecen alta permeabilidad y bajas pérdidas, pero son más sensibles a la temperatura y al estrés mecánico.
- Aceros al carbono y aluminos: en aplicaciones de potencia donde se requiere robustez térmica y menor costo, aunque con mayores pérdidas.
La selección correcta evita la saturación magnética, reduce pérdidas por histeresis y mejora la eficiencia global del sistema.
¿Cómo se calcula el comportamiento de un circuito magnético?
El análisis de un circuito magnético se basa en ecuaciones que relacionan magnetomotriz (ℑ), flujo (Φ), y reluctancia (ℜ). La más importante es la ley de Ohm magnético: Φ = ℑ / ℜ, donde ℜ = l / (μ · A), con l la longitud del núcleo, μ la permeabilidad del material y A la sección transversal. Esto permite predecir cómo variará el flujo al cambiar la corriente, el número de espiras o el núcleo. En diseños prácticos, se usan curvas de B-H del material, simulaciones por elementos finitos y pruebas empíricas para ajustar márgenes de saturación y linealidad. Este cálculo es crucial para evitar sobrecalentamiento, distorsión armónica y pérdida de rendimiento en aplicaciones críticas.
¿Qué aplicaciones tienen los circuitos magnéticos?
La versatilidad del circuito magnético lo encuentra en prácticamente todos los sectores de la tecnología y la industria:
- Transformadores: transfieren energía entre circuitos mediante acoplamiento magnético, optimizando tensión y corriente para redes de distribución.
- Motores eléctricos: utilizan campos magnéticos rotatorios para convertir energía eléctrica en movimiento mecánico, desde electrodomésticos hasta vehículos eléctricos.
- Relés y contactores: emplean un circuito magnético para abrir o cerrar contactos con mínima corriente de control, garantizando seguridad en instalaciones.
- Inductores y chokes: almacenan energía en el campo magnético y filtran señales de potencia, mejorando la estabilidad de fuentes y convertidores.
- Sensores y transductores: miden corriente, posición o velocidad mediante variaciones controladas del flujo magnético en el circuito magnético.
- Equipos de audio y RF: transformadores de núcleo toroidal y bobinas en placas de circuito mejoran la calidad de señal y reducen interferencias.
La correcta implementación de estos circuitos permite diseños más compactos, eficientes y respetuosos con el medio ambiente, cumpliendo normativas cada vez más exigentes.
¿Qué errores comunes hay que evitar en un circuito magnético?
En el diseño y montaje de un circuito magnético, algunos problemas frecuentes pueden comprometer la funcionalidad:
- Saturación del núcleo: exceder la corriente o el voltaje lleva el flujo magnético a un punto no lineal, aumentando pérdidas y distorsión.
- Pérdidas por histeresis y corrientes de Foucault: elegir material inadecuado o no laminado genera calor y reduce eficiencia.
- Mal dimensionamiento de la sección transversal: un área demasiado pequeña obliga a aumentar la densidad de flujo, acercando al material a la saturación.
- Falta de refrigeración: en aplicaciones de alta potencia, el calor acumulado degrada el núcleo y la aislación.
- Unión incorrecta de las piezas: las juntas mal alineadas o con aire entre secciones aumentan la reluctancia y disminuyen el rendimiento.
Superar estos errores requiere simulación, selección de materiales adecuados y validación mediante prototipos y mediciones de campo.
¿Cómo optimizar un circuito magnético para eficiencia?
Para maximizar la eficiencia de un circuito magnético, se recomienda:
- Usar núcleos de material adecuado a la frecuencia de operación: ferritita para alta frecuencia, acero silicioso para baja frecuencia de potencia.
- Minimizar la longitud del núcleo y maximizar la sección transversal: reduce la reluctancia y permite un flujo más uniforme.
- Diseñar bobinas con aislante térmico y número de espiras ajustado: evita sobrecalentamiento y saturación inesperada.
- Incorporar disipadores y ventilación: en aplicaciones de alta potencia, controla la temperatura para extender la vida útil.
- Usar recubrimientos y técnicas de ensamblaje que reduzdan las pérdidas por corrientes parasitas: como barnices aislantes y estructuras laminadas.
- Validar con ensayos de campo y simulación electromagnética: asegura que el circuito magnético cumple con las especificaciones en condiciones reales.
Un enfoque sistemático desde el cálculo inicial hasta la verificación física garantiza un diseño robusto y predecible.
Conclusión
El circuito magnético es un elemento clave en la ingeniería eléctrica y electrónica, ya que permite canalizar y controlar el flujo magnético de forma precisa. Su diseño requiere atención a materiales, geometría, corrientes y frecuencias para evitar saturación, pérdidas excesivas y comportamiento no lineal. Con aplicaciones que van desde el suministro de energía hasta la automoción y la electrónica de consumo, dominar los principios del circuito magnético impulsa la innovación y la eficiencia en proyectos tecnológicos. Por eso, seguir conceptos sólidos de magnetomotriz, reluctancia y optimización de núcleos resulta indispensable para ingenieros, técnicos y profesionales del sector.
FAQ
¿Circuito magnético y circuito eléctrico, qué diferencias hay?
El circuito magnético se refiere al flujo de campo magnético a través de materiales, mientras que el circuito eléctrico se refiere al flujo de corriente eléctrica a través de conductores. Ambos obedecen principios análogos, como la conservación de “flujo” (magnético o eléctrico) y la ley de Ohm, pero las magnitudes y materiales usados son distintos.
¿Por qué el núcleo es tan importante en un circuito magnético?
El núcleo define la ruta y la facilidad con que el flujo magnético puede circular. Un núcleo de mala calidad o mal dimensionado aumenta la reluctancia, provoca saturación y pérdidas de energía, afectando directamente la eficiencia y el tamaño del dispositivo.
¿Se puede medir el flujo magnético en un circuito magnético?
Sí, se mide con un flujómetro o, indirectamente, con sensores de campo como las cámaras de Hall. En la práctica, se valoran la magnetomotriz (producto corriente-espiras) y la permeabilidad del material para inferir el flujo.
¿Qué implica la saturación en un circuito magnético?
La saturación ocurre cuando el núcleo ya no responde linealmente al aumento de corriente, produciendo una relación no proporcional entre magnetomotriz y flujo. Esto genera distorsión armónica, pérdidas adicionales y calor, y debe evitarse en el diseño.
¿Cómo se evita la formación de puntos fríos en un circuito magnético?
Se evita con una buena selección de material, con una sección transversal adecuada y mediante simulaciones que comprueben que el flujo se distribuye uniformemente, sin zonas de baja densidad de flujo que reduzcan el rendimiento global.
